YLH型冶金電動葫蘆橋式起重機
產品介紹
YLH型冶金電動葫蘆橋式起重機是按照J(rèn)B/T3695-94《電動葫蘆橋式起重機》質檢辦特( 2007)375《關于冶金起重機械整治工作有關意見的通知》之規定及TSG00002-2008《起重機械安全技術監察規程橋式起重機》要求，并在LH型電動葫蘆橋式起重機的基礎上改進設計，整機具有結構合理、剛性強比重輕等特點，整機與HYJI/II型冶金電動葫蘆配套使用，是一種橋式的起重機械;其起重量3-10t，跨度7.5-31.5m，工作級別A5。
本產品廣泛應用于吊用熔融金屬本產品設有地面、遙控和操作室三種操作形式。地面操作必須留有安全通道:操作室有開式和閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種;以上情況為滿足用戶在不同需要的情況下進行選擇
YLH型冶金電動葫蘆橋式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務。更多國標/非標電動單雙梁冶金鑄造耐高溫橋式起重機（冶金天車、吊機、行車、行吊）、門式起重機（龍門吊）廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
產品說明
- YLH型冶金電動葫蘆橋式起重機
- 雙梁冶金吊\耐高溫天車、吊機、行車
- YLH型
- 雙梁冶金橋式
- 河南新鄉長垣
- 承接非標制造
- 三相交流380V-50Hz
- 定制生產
- 15~20天
- 全國
- 自提或代辦托運
- 安裝另計
- 一年保修
產品圖冊
相關參數

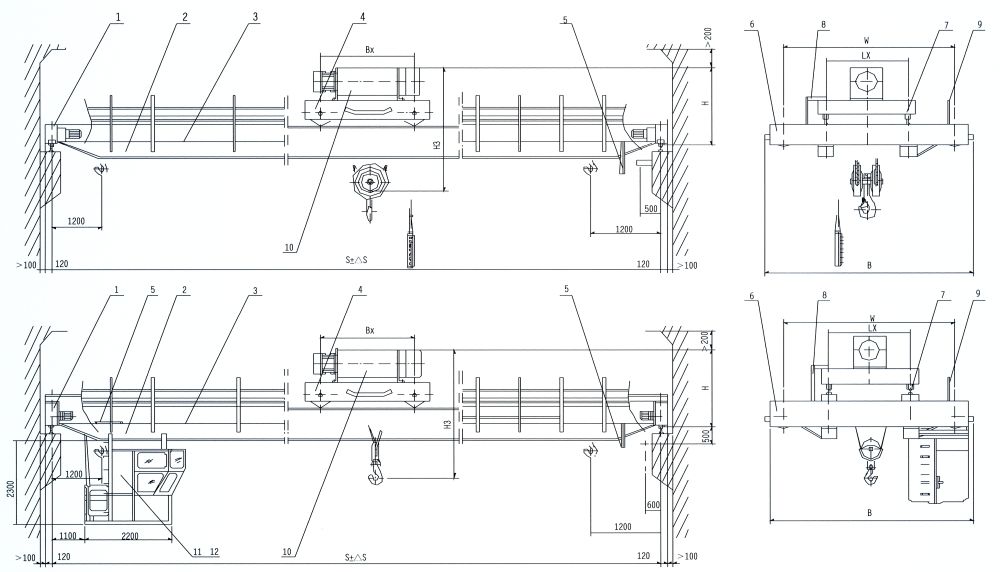

YLH型冶金電動葫蘆橋式起重機外形機構尺寸圖
YLH型3噸冶金電動葫蘆橋式起重機技術規格參數表
| 額定起重量 | t | 3 | |||||||||||||
| 操縱形式 | 空操、遙控、地操 | ||||||||||||||
| 速度 | 起升 | m/min | 4、8 | ||||||||||||
| 小車運行 | 20 | ||||||||||||||
| 大車 運行 | 地面 | 20 | |||||||||||||
| 操縱室 | 20 | ||||||||||||||
| 電動機 | 起升 | 型號/KW | YZD32-4/4.5 | ||||||||||||
| 小車運行 | YZDY21-4/0.8x2 21-4/0.8x2 | ||||||||||||||
| 大車 運行 | 地面 | YZDY21-4/0.8x2 | |||||||||||||
| 操縱室 | |||||||||||||||
| 電動葫蘆 | 型號 | HYJI/II | |||||||||||||
| 起升高度 | m | 6 | 9 | 12 | 18 | ||||||||||
| 工作制度 | A5 | ||||||||||||||
| 電源 | 三相交流 50HZ 380V | ||||||||||||||
| 薦用鋼軌 | Kg/m | 38~43 | |||||||||||||
| 跨度 | m | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||||
| 最大輪壓 | KN | 38.6 | 49.5 | 57.3 | 66.7 | 80.5 | 92.1 | 110 | 124 | 136 | |||||
| 自重 | 地面操縱 | t | 5.2 | 6.3 | 7.4 | 9.5 | 12.5 | 14.9 | 17.6 | 19.9 | 23 | ||||
| 操縱室閉式 | 6 | 7.1 | 8.2 | 10.3 | 13.3 | 15.6 | 18.4 | 20.7 | 24 | ||||||
| 基本尺寸 | B | mm | 3600 | 3900 | 4200 | 4600 | |||||||||
| W | 3200 | 3400 | 3700 | 4100 | |||||||||||
| Lx | 1400 | ||||||||||||||
| H1 | 空操為2300,地操無此尺寸 | ||||||||||||||
| H3 | 1200 | ||||||||||||||
| H | 1350 | 1450 | 1500 | ||||||||||||
| Bx | 1350 | 1450 | 1550 | 1750 | |||||||||||
| S1、S2 | 1200 | ||||||||||||||
YLH型5噸冶金電動葫蘆橋式起重機技術規格參數表
| 額定起重量 | t | 5 | |||||||||||||
| 操縱形式 | 空操、遙控、地操 | ||||||||||||||
| 速度 | 起升 | m/min | 4、8 | ||||||||||||
| 小車運行 | 20 | ||||||||||||||
| 大車 運行 | 地面 | 20 | |||||||||||||
| 操縱室 | 20 | ||||||||||||||
| 電動機 | 起升 | 型號/KW | YZD41-4/7.5 | ||||||||||||
| 小車運行 | YZDY21-4/0.8x2 | ||||||||||||||
| 大車 運行 | 地面 | YZD32-4/4.5x2 | |||||||||||||
| 操縱室 | |||||||||||||||
| 電動葫蘆 | 型號 | HYJI/II | |||||||||||||
| 起升高度 | m | 6 | 9 | 12 | 18 | ||||||||||
| 工作制度 | A5 | ||||||||||||||
| 電源 | 三相交流 50HZ 380V | ||||||||||||||
| 薦用鋼軌 | Kg/m | 38~43 | |||||||||||||
| 跨度 | m | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||||
| 最大輪壓 | KN | 51.5 | 58.5 | 65.1 | 77.9 | 89.4 | 100 | 116 | 124 | 136 | |||||
| 自重 | 地面操縱 | t | 5.7 | 7 | 8.3 | 11.1 | 13.7 | 16.1 | 19.2 | 21.8 | 24.4 | ||||
| 操縱室閉式 | 6.5 | 7.8 | 9.1 | 12.1 | 14.5 | 16.9 | 20 | 23.1 | 25.7 | ||||||
| 基本尺寸 | B | mm | 3700 | 4000 | 4300 | 4800 | |||||||||
| W | 3200 | 3400 | 3700 | 4100 | |||||||||||
| Lx | 1400 | ||||||||||||||
| H1 | 空操為2300,地操無此尺寸 | ||||||||||||||
| H3 | 1350 | ||||||||||||||
| H | 1500 | 1600 | 1700 | 1800 | |||||||||||
| Bx | 1400 | 1500 | 1600 | 1800 | |||||||||||
| S1、S2 | 1200 | ||||||||||||||
YLH型10噸冶金電動葫蘆橋式起重機技術規格參數表
| 額定起重量 | t | 10 | ||||||||||
| 操縱形式 | 空操、遙控、地操 | |||||||||||
| 速度 | 起升 | m/min | 7 | |||||||||
| 小車運行 | 20 | |||||||||||
| 大車 運行 | 地面 | 20 | ||||||||||
| 操縱室 | 20 | |||||||||||
| 電動機 | 起升 | 型號/KW | YZD51-4/13 | |||||||||
| 小車運行 | YZDY22-4/1.5x2 | |||||||||||
| 大車 運行 | 地面 | YZDY32-4/4.5x2 | ||||||||||
| 操縱室 | ||||||||||||
| 電動葫蘆 | 型號 | HYJII | ||||||||||
| 起升高度 | m | 9 | 12 | 18 | ||||||||
| 工作制度 | A5 | |||||||||||
| 電源 | 三相交流 50HZ 380V | |||||||||||
| 薦用鋼軌 | Kg/m | 38~43 | ||||||||||
| 跨度 | m | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
| 最大輪壓 | KN | 99 | 110 | 119 | 128 | 140 | 161 | 180 | 202 | 226 | ||
| 自重 | 地面操縱 | t | 7.3 | 8.3 | 9.8 | 11.4 | 13.7 | 17.7 | 20.9 | 23 | 26.9 | |
| 操縱室閉式 | 8.1 | 9.1 | 10.6 | 12.2 | 14.5 | 19 | 22.2 | 24.3 | 28.2 | |||
| 基本尺寸 | B | mm | 4000 | 4300 | 4700 | |||||||
| W | 3400 | 3700 | 4100 | |||||||||
| Lx | 1400 | |||||||||||
| H1 | 空操為2300,地操無此尺寸 | |||||||||||
| H3 | 1950 | |||||||||||
| H | 1750 | 1800 | ||||||||||
| Bx | 1850 | 2000 | 2400 | |||||||||
| S1、S2 | 1200 | |||||||||||
冶金電動葫蘆橋式起重機說明
1.適用于高溫環境中工作;
2.整機工作級別A5；起升機構采用冶金專用電動葫蘆，工作級別M6；運行機構工作級別M5；
3.設有安全制動器;第一制動器正常工作時，安全制動器不工作;當?shù)谝恢苿?dòng)器失靈或零件損壞，使重物下滑時，安全制動器實現制動；
4.上升限位器設有兩個:當其中一個限位器失靈的時候，另一個起作用以防止卷簡把鋼絲繩卷斷；
5.設有起重量限制器，當起重量得到額定載荷的105%，發出聲光報警，并切斷起升電源，停止起吊;這樣只有減少起重量才可起吊，否則重復以上程序；
6.設有高溫隔熱保護裝置，減少熱源的熱輻射；
7.電纜采用耐高溫型電纜；
8.鋼絲繩采用高溫鋼絲繩；
9。電動機采用H級耐高溫型電機。
