SB系列液壓失效保護制動器
產品介紹
SB系列液壓失效保護制動器主要型號有：SB-50、SB-100、SB-160、SB-250、SB-315、SB-400型等，它具有制動力大、結構緊湊、安裝方便等優點，可廣泛用于大中型起重機、港口裝卸機械起升及臂架俯仰機構的低速軸(卷筒軸)上的大功率制動裝置，礦用卷揚機、提升機和大功率傾角式皮帶運輸機的工作制動和緊急安全制動，纜車和索纜起重機驅動機構的安全制動，鑄造起重機等特種起重機起升機構低速軸的安全(緊急)制動。
產品說明
- SB系列液壓失效保護制動器
- 抱閘/液壓抱閘
- SB系列型
- 工業制動器
- 河南新鄉、焦作
- 是
- 部分少量現貨
- 3~7天
- 不限
- 自提或物流托運
- 安裝另議
- 一年保修
- 河南長垣
產品圖冊
相關參數

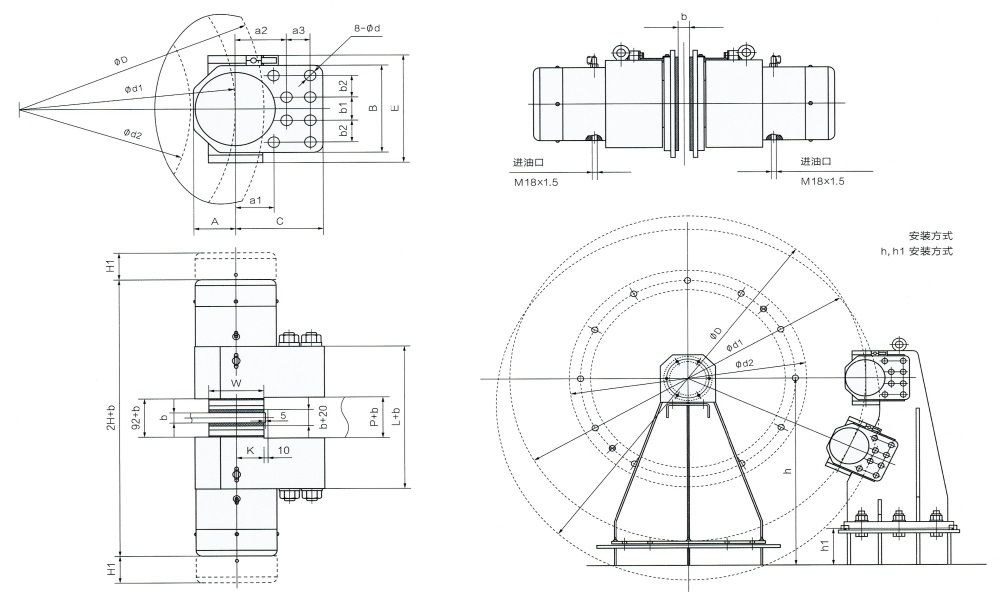

SB系列液壓失效保護制動器主要特點 | SB系列液壓失效保護制動器外形尺寸圖 |
★制動力大、制動力矩穩定，滿足大功率制動的需求； ★常閉式設計，安全可靠；碟簧制動，液壓釋放； ★可配有開閘限位開關和襯墊磨損極限限位開關，可進行 聯鎖保護盒故障顯示(采用PLC控制時)； ★高性能無石棉硬質摩擦襯墊，摩擦系數穩定，不損傷制 動盤且對水介質和鹽霧(海水)不敏感； ★安裝位置靈活，使用、調整、維護簡單。 |
匹配液壓站型號 一拖一、一拖二：YZ1-20-10 一拖四：YZ2-20-20 |
SB系列液壓失效保護制動器使用條件 | |
★工作環境：-20℃~50℃； ★制動器周圍工作環境中不得有易燃易爆氣體； ★空氣相對濕度不大于90%； ★使用地點的海拔高度符號GB/T755。 | |

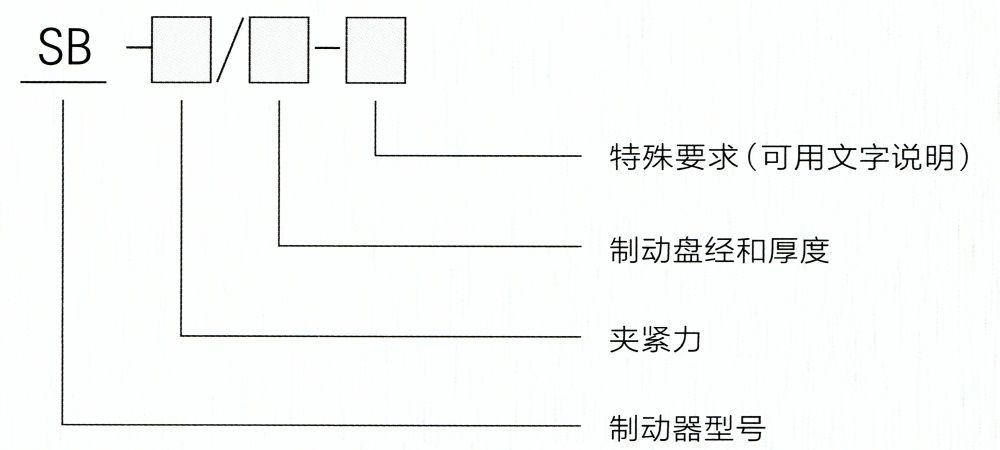

SB系列液壓失效保護制動器型號意義 | |
 |
SB系列液壓失效保護制動器技術參數表（單位：mm）
| 制動器型號 | 夾緊力F(KN) | 釋放壓力(MPa) | 開閘油量 | 退距 | 摩擦系數 | 安全螺栓 | 性能等級 | 安裝扭矩 | 不含支架重量(Kg) |
| SB-50 | 50 | 11 | 30 | 1-2 | 0.36 | 8-M20 | 10.9 | 680 | 90 |
| SB-100 | 100 | 12 | 50 | 1-2 | 0.36 | 8-M24 | 10.9 | 1200 | 150 |
| SB-160 | 160 | 12 | 70 | 1-2 | 0.36 | 8-M30 | 10.9 | 2200 | 310 |
| SB-250 | 250 | 13 | 95 | 1-2 | 0.36 | 8-M36 | 10.9 | 3540 | 552 |
| SB-315 | 315 | 14 | 115 | 1-2 | 0.36 | 8-M36 | 10.9 | 3540 | 672 |
| SB-400 | 400 | 12 | 170 | 1-2 | 0.36 | 8-M48 | 10.9 | 7400 | 1100 |
SB系列液壓失效保護制動器外形尺寸表
| 制動器型號 | A | a1 | a2 | a3 | b1 | b2 | B | C | d | K | P | L | E | W | H | H1 | b | D | d1 | d2 Max | ||
| SB-50 | 77 | 77 | 90 | 38 | 38 | 38 | 154 | 150 | 20.5 | 56 | 102 | 300 | 240 | 110 | 310 | 80 | 30 | 36 | 40 | >500 | D-120 | D-300 |
| SB-100 | 95 | 95 | 105 | 45 | 55 | 45 | 190 | 180 | 25 | 71 | 102 | 348 | 286 | 140 | 360 | 85 | 30 | 36 | 40 | >500 | D-150 | D-380 |
| SB-160 | 110 | 120 | 135 | 65 | 70 | 65 | 260 | 235 | 31 | 87 | 106 | 412 | 370 | 170 | 410 | 95 | 30 | 36 | 40 | >600 | D-180 | D-440 |
| SB-250 | 130 | 120 | 160 | 75 | 80 | 75 | 300 | 275 | 37 | 87 | 106 | 456 | 370 | 170 | 470 | 110 | 30 | 36 | 40 | >600 | D-180 | D-480 |
| SB-315 | 140 | 175 | 205 | 85 | 90 | 82.5 | 335 | 330 | 37 | 137 | 106 | 476 | 410 | 270 | 500 | 110 | 30 | 36 | 40 | >1200 | D-280 | D-600 |
| SB-400 | 170 | 180 | 220 | 120 | 110 | 110 | 440 | 420 | 50 | 137 | 142 | 602 | 546 | 270 | 560 | 115 | 30 | 36 | 40 | >1800 | D-280 | D-660 |
SB系列液壓失效保護制動器貨源產地生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZA、ZWZ2、ZWZ3鼓式制動器，廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、YZ、DCPZ、BNM、SBD等盤式制動器，QP系列氣動鉗盤式制動器、YLBZ液壓輪邊制動器、YFX液壓防風鐵楔制動器、YJGQ(液壓夾軌器)等防風制動器，ED1\YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1\BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等成套\零部件及相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務。更多制動器的設計制造安裝規范、認證標準、結構形式、材質工藝、工作原理、產品特性、制動力矩/退距、額定電流、通電持續率、功率、型號規格、技術參數、安裝使用注意事項說明、常見問題故障排除與維護保養重點以及出廠價格等請聯系客服咨詢。
