ZT-OCL型三相輸入交流電抗器

產品介紹

ZT-OCL型三相輸入交流電抗器主要型號規格有：ZT-OCL-0005-1.5KW、ZT-OCL-0010-4KW、ZT-OCL-0015-5.5KW、ZT-OCL-0020-7.5KW、ZT-OCL-0030-11KW、ZT-OCL-0040-15KW、ZT-OCL-0050-18.5KW、ZT-OCL-0060-22KW、ZT-OCL-0080-30KW、ZT-OCL-0120-45KW、ZT-OCL-0150-55KW、ZT-OCL-0200-90KW、ZT-OCL-0250-110KW、ZT-OCL-0300-132KW、ZT-OCL-0350-160KW、ZT-OCL-0400-185KW、ZT-OCL-0500-220KW、ZT-OCL-0560-250KW、ZT-OCL-0630-315KW、ZT-OCL-0800-380KW、ZT-OCL-1000-500KW、ZT-OCL-1200-630KW、ZT-OCL-1600-750KW型等。

ZT-OCL型三相輸入交流電抗器貨源產地生產廠家還為用戶提供ZT-ICL型三相輸入交流電抗器、限流電抗器、濾波電抗器、平波電抗器、功率因數補償電抗器、平衡電抗器、接地電抗器、串聯電抗器、消弧線圈、進線電抗器、出線電抗器、飽和電抗器、自飽和電抗器、可變電抗器（可調/可控電抗器）、軛流電抗器、串聯諧振電抗器、并聯諧振電抗器等產品，更多電抗器產品特性、型號規格、技術參數、產品選型使用說明和產品價格等請咨詢客服。

產品說明

產品名稱：ZT-OCL型三相輸入交流電抗器
別名別稱：電感器
型號規格：ZT-OCL型
所屬類別：電氣元件
是否定制：是
是否現貨：部分現貨
生產周期：3~10天
供貨范圍：全國
送達方式：自提或物流托運
是否安裝：安裝另議
發貨地區：河南長垣

產品圖冊

ZT-OCL型三相輸入交流電抗器

相關參數

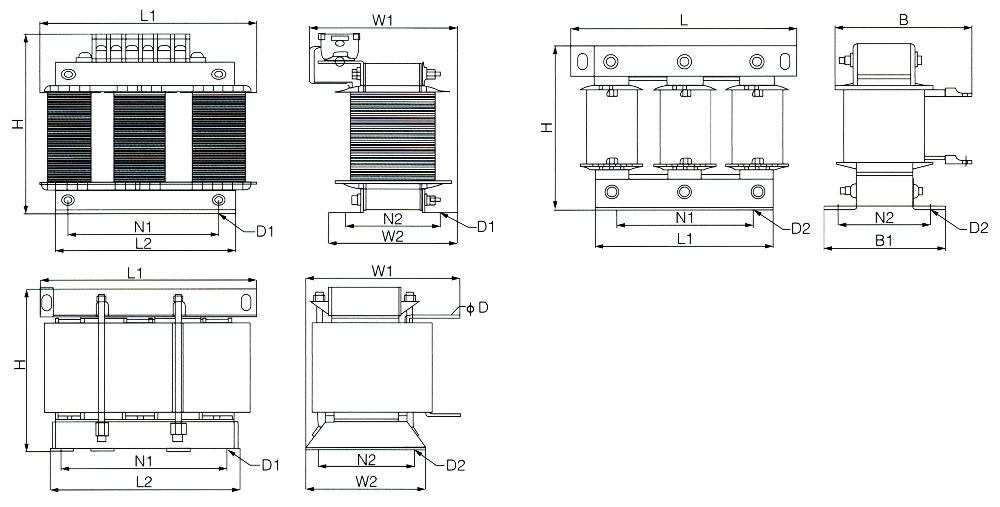

ZT-OCL型三相輸入交流電抗器外形尺寸圖
ZT-OCL型三相輸入交流電抗器技術參數數據表
電抗器型號	圖號	適配功率(KW)	額定電流(A)	降壓(V)	絕緣等級	重量	外形尺寸
電抗器型號	圖號	適配功率(KW)	額定電流(A)	降壓(V)	絕緣等級	重量	L	L1	N1	N2	B1	B2	D2*D2	H	ΦD
ZT-OCL-0005-1.5KW	A	1.5	5	2.2	F	2.5	132	105	87	53	90	71	6.5x10	160
ZT-OCL-0010-4KW		4	10	2.2	F	3	132	105	87	53	90	71	6.5x10	160
ZT-OCL-0015-5.5KW		5.5	15	2.2	F	4	155	125	103	63		85	6.5x10	155
ZT-OCL-0020-7.5KW		7.5	20	2.2	F	4.2	155	125	103	63		85	6.5x10	155
ZT-OCL-0030-11KW		11	30	2.2	F	6	200	158	120	80	140	105	8.5x15	160
ZT-OCL-0040-15KW	B	15	40	2.2	F	7.5	200	158	120	80	140	105	8.5x15	160
ZT-OCL-0050-18.5KW		18.5	50	2.2	F	10	200	158	120	80	140	105	8.5x15	160
ZT-OCL-0060-22KW		22	60	2.2	F	12	200	158	120	85		110	8.5x15	160
ZT-OCL-0080-30KW		30	80	2.2	F	13	200	158	120	85	145	110	8.5x15	160
ZT-OCL-0120-45KW		45	120	2.2	F	20	245	202	180	90	180	120	11.5x18		8.5
ZT-OCL-0150-55KW	C	55	150	2.2	F	22	245	202	180	95	180	125	11.5x18	220	8.5
ZT-OCL-0200-90KW		75	200	2.2	F	25	245	237	210	105	200	142	11.5x18	235	10
ZT-OCL-0250-110KW		110	250	2.2	F	27	290	237	210	105	200	142	11.5x18	235	10
ZT-OCL-0300-132KW		132	300	2.2	F	29	290	237	210	110	205	147	11.5x18		12
ZT-OCL-0350-160KW		160	350	2.2	F	29	290	237	210	110	205	147	11.5x18		12
ZT-OCL-0400-185KW		185	400	2.2	F	45	320	267	240	116	205	155	13x23		12
ZT-OCL-0500-220KW		220	500	2.2	F	46	320	267	240	128	215	165	13x23	300	14
ZT-OCL-0560-250KW		250	560	2.2	F	48	320	267	240	136	225	175	13x23	300	14
ZT-OCL-0630-315KW		315	630	2.2	F	58	375	312	273	126	225	165	13x23	340	14
ZT-OCL-0800-380KW		380	800	2.2	F	65	375	312	273	136	235	175	13x23	380	14
ZT-OCL-1000-500KW		500	1000	2.2	F	65	375	312	273	136	235	175	13x23	380	14
ZT-OCL-1200-630KW	D	630	1200	2.2	F	98	428	370	298	188	300	220	13x23	440	14
ZT-OCL-1600-750KW	D	750	1600	2.2	F	100	428	370	298	188	300	220	13x23	440	14

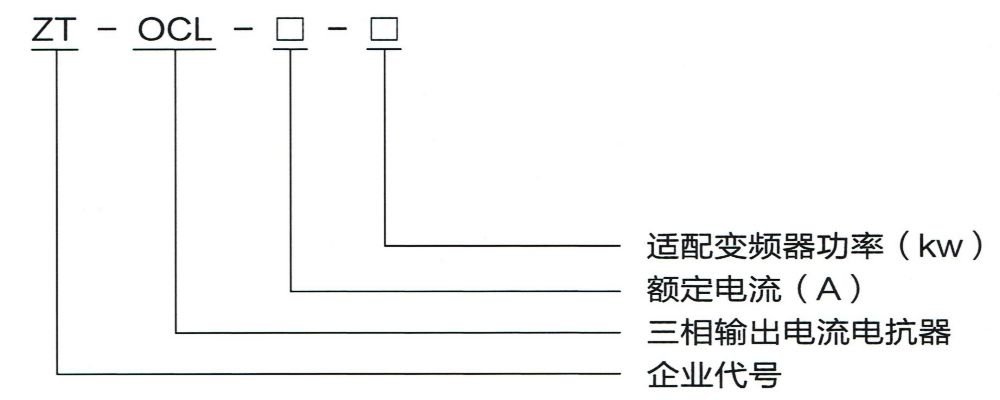

型號含義

產品概述

三相輸出交流電抗器用于變頻器的負載側，電機電流流經這些電抗器。

三相輸出交流電抗器補償長電纜的電容性電荷反轉電流，如果是長電機電纜，則可以限制電機端子的dv/dr。

性能特點

●鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵扼緊密粘接起來；

●線圈采用 F、H 級絕緣系統，大大提高了長期運行的可靠性；

●電抗器均采用真空浸漆工藝(VPI)，經高溫烘固化后產品在運行中大大減少了噪音和震動，產品整體機械強度高，防潮性能好。大大提高了長期運行的可靠性；

●溫升低，損耗小，綜合利用率高，便于安裝。

性能參數

●額定工作電壓：380V/50Hz 或660V/50Hz；

●額定工作電流： 3A至 1600A@40℃；

●抗電強度： 3000VAC/50Hz/5mA/10s 無飛弧擊穿；

●絕緣電阻：> 100MQ；

●電抗器噪音：< 65db；

●防護等級：IP00；

●絕緣等級：F/H 級；

●產品執行標準：GB10229-88，JB9644-1999 半導體電氣傳動用電抗器。
