QD型慢速吊鉤橋式起重機

產品介紹

QD型慢速吊鉤橋式起重機區別于QD型吊鉤橋式起重機。因其運行速度比常規的QD型吊鉤橋式起重機慢故被加上慢速，QD型慢速吊鉤橋式起重機工作級別為A3級，設計有5、10、16/3.2、20/5、32/5、50/10噸主要用于工廠、倉庫、檢修、裝配車間等要求起吊精度且工作頻次不高的場所使用，該機禁止在易燃易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式。地面分為有線按鈕控制和無線遙控器控制，操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。

QD型慢速吊鉤橋式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、雙起升、抓斗、電磁吸盤、冶金耐高溫、歐式新型（低凈空）、懸掛等國標/非標/專用橋式起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。

產品說明

產品名稱：慢速吊鉤橋式起重機
別名別稱：橋吊/吊機/天車/航車/航吊
型號規格：QD
所屬類別：雙梁橋式
產品產地：河南新鄉
非標定制：可非標制造
動力形式：三相交流380V-50Hz
是否現貨：定制生產
生產周期：30~60天
包裝形式：無
供貨范圍：全國
送達方式：自提/代辦貨運
是否安裝：安裝另計
售后方式：一年保留

產品圖冊

相關參數

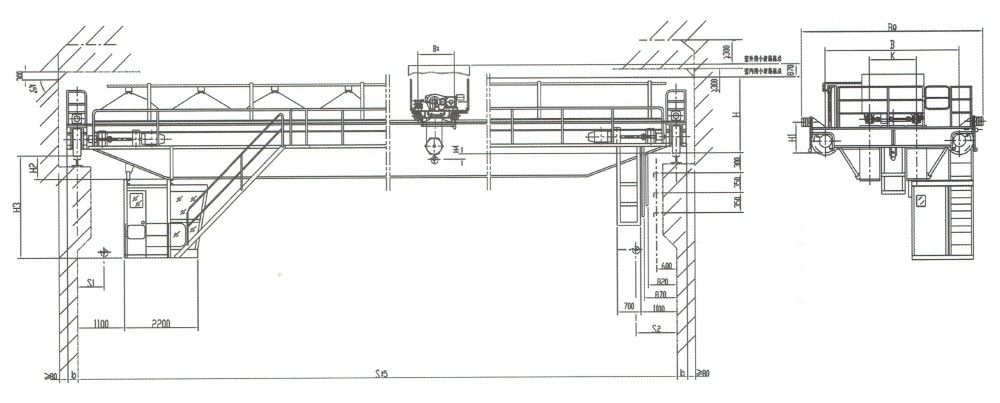

QD型5~10噸慢速吊鉤橋式起重機外形尺寸圖


QD型5~10噸慢速吊鉤橋式起重機技術參數表

起重量			t	5												10
跨度			m	10.5	13.5	16.5			19.5	22.5	25.5			28.5	31.5	10.5		13.5	16.5	19.5	22.5	25.5	28.5		31.5
最大起升高度				16												16
工作級別				A3												A3
速度	起升		m/ min	1.95												2.04
	小車運行			18.24												18
	大車運行			44.5							44.9					44.5				44.9		42.3
電動 機	起升		KW	YZR132M₁-6/2.5												YZR132M₂-6/4
	小車運行			YZR112M-6/1.8												YZR112M-6/1.8
	大車運行			YZR132M₁-6/2.5x2							YZR132M₂-6/ 4x2					YZR132M₁-6/ 2.5x2				YZR132M₂-6/4x2
主要尺寸			B	3400					3550		5000					4050						5000
			B_Q	5050					5200		6024					5700				5930		6284
			b	230												230
			S₁	800												1050
			S₂	1250												1300
			S₃	0												0
			S₄	0												0
			H₂	-24	126		226		376	526	676		826		976	-24		126	226	376	526	628		778		928
			H	1764												1876						1926
			H₃	2526	2546		2596	2576		2906	3056		3206		3356	2526	2546		2596	2756	2906	3008		3158		3308
			H₁	765												765						765
			H₄	71												602						552
重量	小車		t	2.4												3.4
	總重	開式		12.4	14.1	15.8			18.6	21.0	25.4	28.6			31.5	13.8	15.4		18.1	19.9	22.5	27.0	30.3			33.3
		閉式		12.8	14.5	16.2			18.9	21.4	25.8	29.0			31.9	14.1	15.8		18.5	20.3	22.9	27.4	30.6			33.7
最大輪壓			KN	85	90	96			103	110	121	129			136	108	114		122	128	135	149	157			165
薦用鋼軌				38Kg/m												43Kg/m
電源				三相交流50Hz 380V

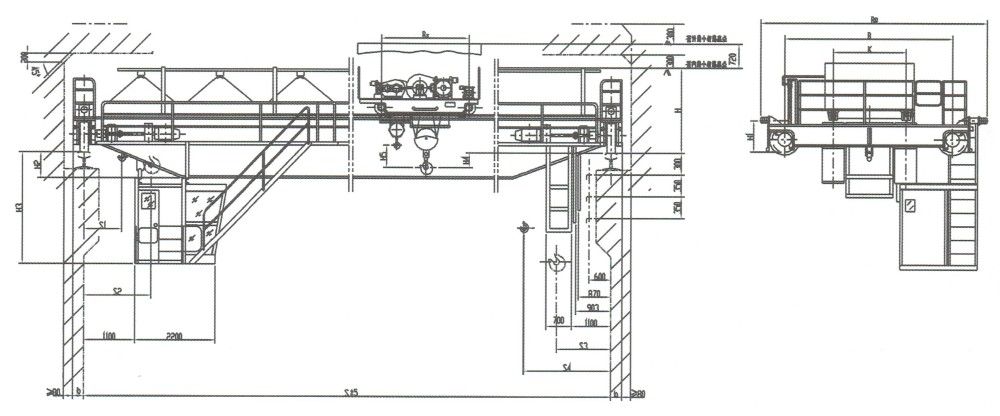

QD型16/3.2~20/5噸慢速吊鉤橋式起重機外形尺寸圖

QD型16/3.2~20/5噸慢速吊鉤橋式起重機外形尺寸圖

QD型16/3.2~20/5噸慢速吊鉤橋式起重機技術參數表

起重量				t	16/3.2												20/5
跨度					10.5	13.5	16.5	19.5		22.5	25.5		28.5			31.5	10.5		13.5			16.5		19.5	22.5		25.5		28.5		31.5
最大起升高度		主		m	16												12
		副			24												18
工作級別				m/min	A3												A3
速度	起升	主			2.23												2.31
		副			9.2												9.28
	小車運行				18												18
	大車運行				42.3			40.8									42.3							40.8
電動機	起升	主		KW	YZR160M1-6/6.3												YZR160M2-6/8.5
		副			YZR160M1-6/6.3												YZR160L-8/9
	小車運行				YZR132M1-6/2.5												YZR132M1-6/2.5
	大車運行				YZR132M2-6/4x2												YZR132M2-6/4x2
主要尺寸				Bo	4000			4100			5000						4500							4600			5500
				B	5944												5944										6434
				b	230			260									230										260
				S1	1040												1040
				S2	1850												1900
				S3	1500												1450
				S4	2310												2310
				b	230			260									230							260
				H2	80		180	240	388		538			688	838		80			82		182		242	390		540		690		840
				H	2095			2185									2094						2184
				H3	2520		2550	2620	2768		2918	3068			3218		2520			2522		2552		2622	2770		2920		3070		3220
				H1	785			880									785							880
				H4	729			639									701							611
				H5	770												496
重量	小車			Kg	5.8												6.9
	總重		開式	t	17.7	19.2	21.2	25.5	28.0		32.3	35.6			38.7		19.1	20.7			22.9			27.4		30.0		34.5		38.2	41.4
			閉式		18.1	19.6	21.6	26.0	28.4		32.7	36.0			37.8		19.4	21.1			23.3			27.8		30.4		34.9		38.5	41.8
最大輪壓				KN	146	154	162	183	192		203	212			222		151	162			167			182		190		202		212	221
薦用鋼軌					43Kg/m/QU70												43Kg/m/QU70
電源					三相交流50Hz 380V

QD型32/5~50/10噸慢速吊鉤橋式起重機技術參數表

起重量			t	32/5									50/10
跨度				10.5	13.5	16.5		19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5		19.5	22.5	25.5	28.5	31.5
最大起升高度		主	m	16									12
		副		18									16
速度	起升	主	m/min	A3									A3
				2.03									1.62
		副		9.28									6.3
	小車運行			19									18.24
	大車運行			40.8				47.7					47.7				48.1
電動機	起升	主	KW	YZR160L-6/13									YZR200L-8/18.5
		副		YZR160L-8/9									YZR180L-8/13
	小車運行			YZR132M₁-6/2.5									YZR132M₂-6/4
	大車運行			YZR132M₂-6/ 4x2				YZR160M₁-6/6.3x2					YZR160M₁-6/ 6.3x2				YZR160M₂-6/8.5x2
主要尺寸			B	4650				4700		5000			4800						5000
			B_Q	6474				6620		6924			6724				6824		7144
			b	260				300
			S₁	1070									1005
			S₂	2050									2200
			S₃	1700									2000
			S₄	2680									3195
			b	260				300					300
			H₂	90	94	244		264	414	564	714	814	-79	96		102	252	402	552	702	802
			H	2437	2439			2475					2726				2732
			H₃	2520	2524	2614		2644	2794	2944	3094	3194	2531	2526		2532	2632	2782	2932	3082	3182
			H₁	880				1010					1030
			H₄	705	701			571					1020				1014
			H₅	790									948
重量	小車		t	10.0									14.5
	總重	開式		24.9	27.7	30.7	35.3		38.7	43.7	47.4	51.4	33.9	37.0		41.3	45.3	49.3	54.8	58.8	64.1
		閉式		25.3	28.1	31.1	35.7		39.1	44.1	47.8	51.8	34.2	37.4		41.6	45.7	49.7	55.2	59.2	64.5
最大輪壓			KN	244	260	274	297		309	32	340	350	373	396		417	432	453	471	484	500
薦用鋼軌				QU70或方鋼90									QU80或方鋼100
電源				三相交流50Hz 380V
