YWZ(B)電力液壓鼓式制動器(單推桿)

產品介紹

YWZB電力液壓單推桿鼓式制動器是河南省電力液壓制動器有限公司自主研制開發的專利產品，是YWZB雙推桿制動器的替代產品。新型YWZB單推桿制動器裝配了我公司自主研制開發的EdX推動器，是MYT1、YT1、Ed系列的更新?lián)Q代產品，它克服了MYT1、YT1系列產品的漏油、動作不靈活電機易燒壞、防護等級低、維修率高等諸多存在的問題，大大提高了產品的可靠性和使用壽命。已經獲得國家專利和科技進步獎。它適用于額定電壓380V，額定頻率50Hz的相交流電源，是目前國內理想的制動器驅動裝置，并可通過杠桿機構完成往復、圓周、擺動等形式的快遞短行程運動。推動器符合JB/T10603-2006標準。

使用條件：

★環境溫度-20℃~50℃；

★周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品；

★空氣相對濕度不大于90%；

★使用地點的海拔高度符合GB755-2008。

主要特點：

★主要擺動鉸點均設有自潤滑軸承，傳動效率高，在使用中無需潤滑；

★制動襯墊安裝形式有兩種：接式和插入式。

產品說明

產品名稱：YWZ(B)電力液壓鼓式制動器(單推桿)
別名別稱：抱閘/制動剎車
型號規格：YWZ(B)系列型
所屬類別：工業制動器
產品產地：河南新鄉長垣
廠家品牌：河南省電力液壓制動器有限公司
是否專利：是
是否定制：是
是否現貨：部分現貨
生產周期：3~10天
供貨范圍：全國不限
送達方式：自提或物流托運
是否安裝：安裝另議
售后方式：一年保修

產品圖冊

YWZ(B)電力液壓單推桿鼓式制動器

相關參數

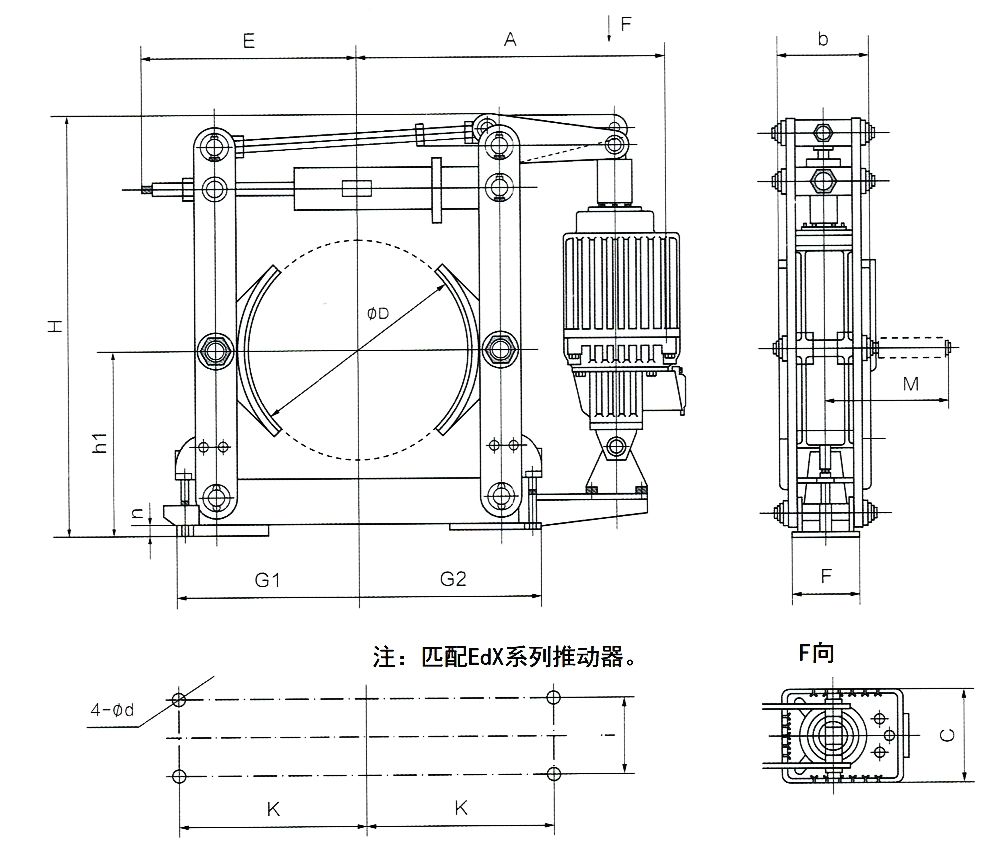

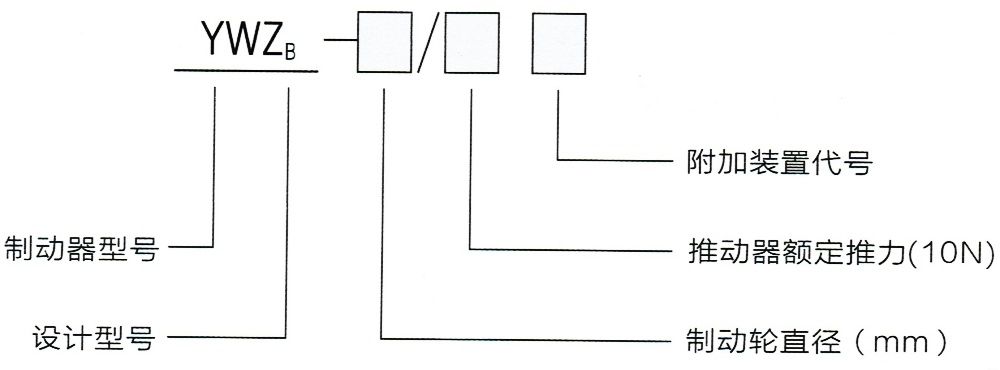

YWZ(B)電力液壓單推桿鼓式制動器外形尺寸圖/型號意義

外形尺寸圖	型號意義

YWZB電力液壓單推桿鼓式制動器技術參數及外形尺寸表（單位：mm）

制動器型號	匹配推動器 (mm)	制動力矩 (N.m)	退距	A	b	C	D	d	E	F	G1	G2	H	h1	i	K	M	n	重量 (kg)
YWZ_B-100/18	EDX-18Z/2	40	0.6	269	70	137	100	13	125	75	125	125	384	100	40	110	138	6	25
YWZ_B-150/25	EDX-25Z/4	100	0.6	307	90	154	150	17	173	100	170	170	437	140	60	150	138	8	33
YWZ_B-200/25	EDX-25Z/4	200	0.7	347	90	154	200	17	210	100	195	195	007	170	60	175	156	8	42
YWZ_B-300/25	EDX-25Z/4	320	0.7	447	140	154	300	22	281	130	280	280	592	240	80	250	200	10	73
YWZ_B-300/45	EDX-45Z/6	630	0.7	459	140	178	300	22	281	130	280	280	600	240	80	250	200	10	80
YWZ_B-400/45	EDX-45Z/6	1000	0.8	564	180	178	400	22	370	180	360	360	735	320	130	325	265	12	130
YWZ_B-400/90	EDX-90Z/8	1600	0.8	580	180	210	400	22	370	180	360	360	740	320	130	325	265	12	160
YWZ_B-400/125	EDX-125Z/10	2200	0.8	632	160	254	400	22	370	180	360	360	850	320	130	325	271	12	167
YWZ_B-500/90	EDX-90Z/8	2500	0.8	670	200	210	500	22	440	200	415	415	890	400	150	380	310	16	210
YWZ_B-500/125	EDX-125Z/10	2650	0.8	775	200	210	500	22	440	200	415	415	885	400	150	380	310	16	220
YWZ_B-500/180	EDX-180Z/10	3000	0.8	692	200	254	500	22	440	200	415	415	940	400	150	380	310	16	235
YWZ_B-600/90	EDX-90Z/8	3200	0.8	805	240	210	600	26	555	220	505	520	1082	475	170	475	390	18	400
YWZ_B-600/180	EDX-180Z/12	5000	0.8	827	240	254	600	26	555	220	505	520	1082	475	170	475	390	18	430
YWZ_B-700/180	EDX-180Z/12	8000	0.8	957	280	254	700	34	705	270	580	600	1225	550	200	540	585	25	500
YWZ_B-800/180	EDX-180Z/12	10000	0.8	1094	320	254	800	34	772	320	677	697	1417	600	240	620	510	25	720
YWZ_B-800/320	EDX-320Z/12	12500	0.8	1155	320	375	800	34	772	320	677	697	1417	600	240	620	675	25	885

YWZB電力液壓鼓式制動器(單推桿)貨源產地生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZA、ZWZ2、ZWZ3鼓式制動器，礦用DYW隔爆型制動器、廠用防爆、廠用BZES隔爆封閉式制動器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SH、SE、YZ、DCPZ、BNM、SB/SBD等盤式制動器，QP系列氣動鉗盤式制動器、YLBZ液壓輪邊制動器、YFX液壓防風鐵楔制動器、YJGQ(液壓夾軌器)等防風制動器，ED1\YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1/BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等成套\零部件及相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務。更多制動器的設計制造安裝規范、認證標準、結構形式、材質工藝、工作原理、防爆等級、產品特性、制動力矩/退距、額定電流、通電持續率、功率、型號規格、技術參數、安裝使用注意事項說明、常見問題故障排除與維護保養重點以及出廠價格等請聯系客服咨詢。
