上旋轉伸縮掛梁電磁橋式起重機
產品介紹
上旋轉伸縮掛梁電磁橋式起重機設計起重量有：5+5噸、10+10噸、16+16噸、25+25噸（T），工作級別有A6和A7級，本起重機帶有可旋轉掛梁，適用于鋼廠、堆場和倉儲等室內或露天的固定跨間裝卸及搬運鋼板、型鋼、盤卷等物料。特別適用于吊運不同規格且需水平旋轉的場合。掛梁下可以攜帶電磁吸盤、夾鉗等專用吊具。
上旋轉伸縮掛梁電磁橋式起重機生產廠家并提供下旋轉伸縮掛梁電磁橋式起重機和非標起重量、跨度、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、雙起升、抓斗、電磁、冶金耐高溫、新型智能等歐式新型（低凈空）/國標/非標/專用橋式起重機廠家品牌、技術參數、圖紙設計、設計制造安裝規范標準、施工方案、報價預算請咨詢客服。
產品說明
- 上旋轉伸縮掛梁電磁橋式起重機
- 電磁天車/吊機/行車/行吊
- 電磁雙梁橋式
- 河南新鄉長垣
- 可非標定制
- 三相交流380V-50Hz
- 定制生產
- 50~60天
- 全國
- 自提/送貨上門
- 安裝另計
- 一年保修
產品圖冊
相關參數

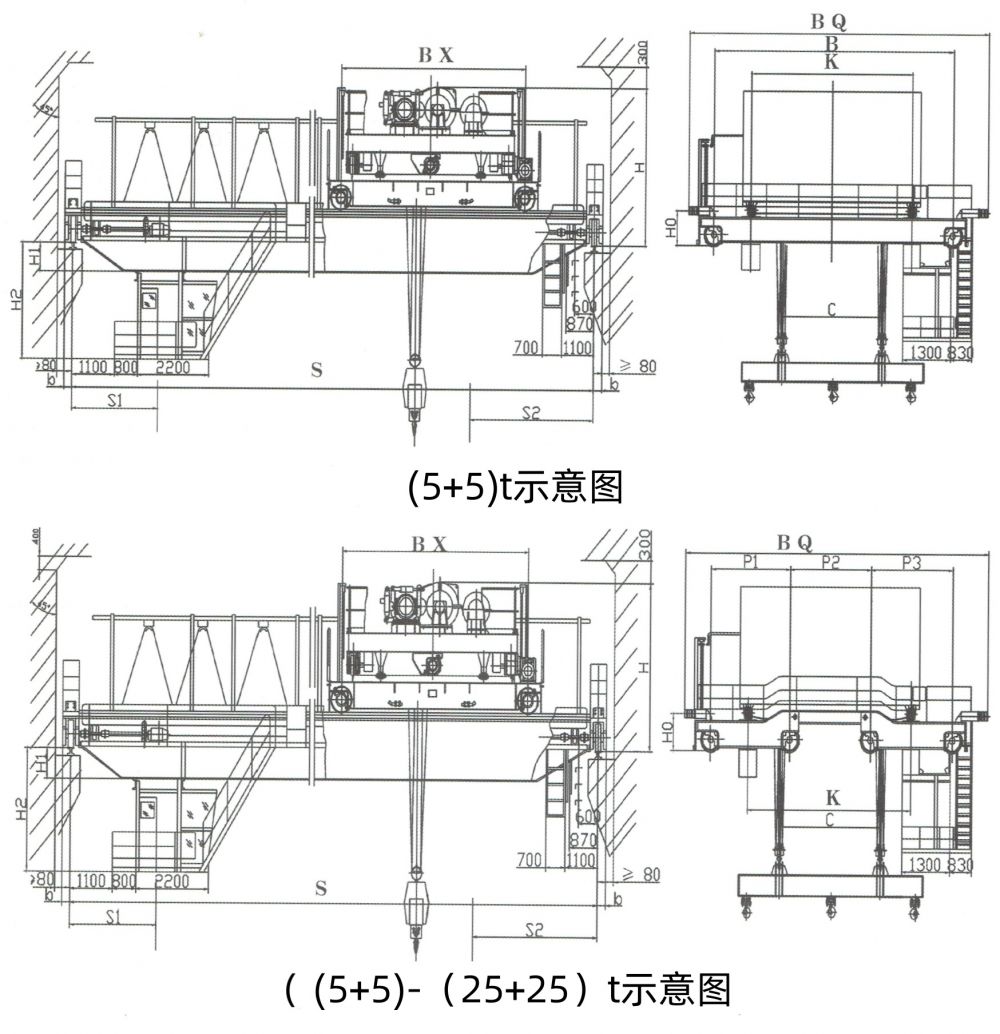

上旋轉伸縮掛梁電磁橋式起重機外形結構尺寸圖
上旋轉伸縮掛梁電磁橋式起重機技術參數與主要尺寸表
| 起重量 | t | 5+5 | 10+10 | 16+16 | 25+25 | ||||
| 工作級別 | A6 | A7 | A6 | A6 | |||||
| 跨度 | m | 28.5 | 25 | 34 | 25 | 33 | 25 | ||
| 最大起升高度 | m/min | 12 | 16 | 16 | 10 | 16 | 10 | ||
| 速度 | 起升 | 12.4 | 12.6 | 12.6 | 14.8 | 16 | 15.4 | ||
| 運行 | 小車運行 | 44.2 | 42.2 | 42.2 | 39 | 48 | 40 | ||
| 大車運行 | 102 | 85.2 | 85.2 | 106 | 101 | 107 | |||
| 掛梁 | 回轉 | r/min | 1.5 | 1.36 | 1.36 | 1.36 | 1.85 | 1.4 | |
| 主要尺寸 | H | 3100 | 3900 | 4100 | 4200 | 4195 | 5000 | ||
| H1 | 692 | 600 | 754 | 750 | 804 | 820 | |||
| H3 | 3112 | 3020 | 3174 | 3170 | 3224 | 3200 | |||
| Ho | 760 | 1100 | 1100 | 1200 | 1300 | 1200 | |||
| BX | 5500 | 7500 | 7500 | 7500 | 7000 | 7500 | |||
| BQ | 8700 | 10730 | 10806 | 10850 | 10798 | 1100 | |||
| B | 7000 | ||||||||
| K | 4000 | 6000 | 6000 | 6000 | 5500 | 6000 | |||
| b | 260 | 260 | 260 | 260 | 300 | 300 | |||
| P1 | 2500 | 2500 | 2500 | 2500 | 1700 | ||||
| P2 | 3500 | 3500 | 3500 | 3000 | 4300 | ||||
| P3 | 3500 | 2500 | 2500 | 2500 | 1700 | ||||
| S1 | 2700 | 4450 | 4450 | 4450 | 4400 | 4400 | |||
| S2 | 3500 | 4000 | 4000 | 4000 | 3500 | 3700 | |||
| 最大輪壓 | KN | 65 | 190 | 210 | 255 | 260 | 335 | ||
| 總功率 | KW | 50.2 | 114.8 | 128.8 | 151.3 | 196 | 243.5 | ||
| 薦用鋼軌 | 43kg/m | QU80 | QU100 | ||||||
| 電源 | 三相交流 3-phase A.C 380V 50Hz | ||||||||
注:
1、進入司機室的走臺方式分為: 端入、側入、頂入；
2、起重量包含掛梁及專用吊具自重；
3、掛梁最大旋轉角度可按用戶要求；
4、以上所有數據為室內使用時；
5、參數表中起重機總功率為行車本體功率，不含專用吊具功率。
